CAM350正版

　　CAM350是一款专业的电子设计自动化软件，主要用于电路板制造前的设计验证和分析。CAM350可以对电路板设计进行全面的验证，包括电气连接、信号完整性、布线规则等方面。它能够检查潜在的问题，如短路、开路、过于接近的走线、信号干扰等，并提供详细的报告和修复建议，还具有强大的自动修复功能，能够快速解决常见的设计问题。

安装破解教程

一、安装教程

1、下载解压，双击运行“DownStream_2015_c1022_b1122.exe”程序安装软件，点击next。

2、选择I accept接受协议。

3、选择注册类型，选择第二项进行注册。

4、等待软件解压安装包，请耐心等待。

5、解压完成，来到安装界面，点击next。

6、许可证界面，点击next。

7、选择安装类型，选择complete完整版进行安装。

8、点击install开始安装软件。

9、正在安装软件，请稍等。

10、安装完成，点击finish。

二、破解教程

1、打开软件包，打开patch\DownStream Technologies\2015\CAM350 12.1目录，将其中的破解补丁“CamDLL.dll”复制到软件安装目录下，可以右键桌面图标选择打开文件位置进入安装目录。

2、选择复制并替换。

3、运行桌面快捷方式，选择第二项导入许可证。

4、点击browse浏览按钮导入许可证

5、选择patch目录下的许可“license.dat”，点击打开。

6、导入之后，点击next。

7、许可证安装完成，软件已激活，可以使用了。

功能特色

1、支持多种输入/输出格式（CAD数据, ODB++, Gerber, IPC-356,Excellon, DXF, Sieb 以及 Myers等）

2、提供了双向的AutoCAD 和 DXF数据支持

3、设计规则检查，检查包括各类间距，环状线，铜箔面积计算，网表对比等

4、优化设计文件，添加泪滴，网表提取，丝印检查等

5、Basic NC Editor通孔编辑功能，钻孔工具定义，铣边路径，改变提刀点

6、快速拼板功能，制作PCB的阵列，适应生产要求。

软件特点

1、减少反复设计，减少废料和废板

2、提高可制造性

3、加快生产周期，提高生产效率

4、提高自动化率和设计最优化

5、提高质量和数据库管理

6、提高大批量生产裸板的效率

常用快捷键

打开菜单后可以看见菜单英文下面的某一个字母下有一个横线，ALT+横线对应的字母就是这个命令的快捷键

1、ALT+F-->N 打开新软件

2、ALT+F-->O 打开文件（PCB）

3、ALT+F-->S 保存

4、ALT+F-->A 另存为

5、ALT+F-->M 两个文件合并，用作对比用

6、ALT+F-->I+U 输入GERBER文件

7、ALT+F-->I+G 分层输入GERBER文件

8、ALT+F-->E+G 与输入文件相反，即输出相应的文件

9、ALT+F-->I+R 输入钻带

10、ALT+F-->E+R 输出钻带

11、ALT+F-->I+M 输入锣带

12、ALT+F-->E+M 输出锣带

13、ALT+F-->P+P 打印

14、ALT+E-->L+S 加大字体

15、ALT+E-->M 移动

16、ALT+E-->D 删除

17、ALT+E-->I 作镜HORIZONTAL

18、ALT+E-->L+A 增加层，打开另外一层

19、ALT+E-->A 增加顶点

20、ALT+E-->C 拷贝

21、ALT+E-->R 旋转

22、ALT+E-->E 删除顶点

23、ALT+E-->G 删除某一段，某一节

24、ALT+E-->L+L 相对点对位

25、ALT+E-->L+R 删除层，移开层

26、ALT+E-->L+O 重新排序

27、ALT+E-->H+D 改变线粗（改变D码的大小）

28、ALT+E-->H+T+T 改变字体

29、ALT+E-->H+I 合并钻孔

30、ALT+E-->H+E+L/+W 打散/恢复

31、ALT+E-->H+E+P 打散输入的钻孔，锣带资料

32、ALT+E-->H+S 打散弧度

33、ALT+E-->H+O+D 定零点

34、ALT+E-->T+L 隔开删除，删除指定部分

35、ALT+E-->J 连接线，使之成为一个整体

36、ALT+E-->V 拖动（成弧度）即任意点

37、ALT+E-->E 删除最高点（角度处） 38、ALT+A-->F 加实心圆，即加焊盘

39、ALT+A-->L 画线

40、ALT+A-->R 画矩形

41、ALT+A-->P 自动填充

42、ALT+A-->X 书写，写文字

43、ALT+A-->A+C 画实心圆，即两点定圆

44、ALT+A-->A+2 两点定弧

45、ALT+A-->A+3 三点定弧

46、ALT+A-->W 加金属丝18

47、ALT+I-->R+D 查看线守宽，层D码组成部分

48、ALT+I-->R+R/N 查看钻孔资料/记D码

49、ALT+I-->R+N 查看网表资料

50、ALT+I-->S 查看状况

51、ALT+U-->C D码定义把某种图形定义一个D码

52、ALT+U-->D+A 自动转换

53、ALT+U-->D+I D码转换（把某种复杂图形转换为焊盘）

54、ALT+U-->N 连网（一般连网这后做DRC后才可显示检测资料）

55、ALT+U-->L+R 切除独立的焊盘

56、ALT+U-->L+I 切除多余的焊盘

57、ALT+U-->I+T 钻孔编辑表—复制到外形层

58、ALT+U-->I+R 优化钻孔

59、ALT+U-->I+A 添加钻孔

60、ALT+U-->I+G 转为钻孔

61、ALT+N-->R 做DRC（帮助检查线距、线宽等）

62、ALT+T-->A 输入D码大小，D码表

63、ALT+T-->L层表，定义层的性质，名称

64、ALT+S-->U 公，英制转换

65、ALT+S-->T 字体设置

66、ALT+S-->O 察看设置

67、ALT+S-->A打散时的弧度设置

68、ALT+N-->O测铜面积(参数选择为1mil，一般需连网之后再进行测量)

69、ALT+I -->M+P 测量距离

常见问题

如何在软件中查看gerber文件？

双击桌面快捷方式，启动软件，导入geber文件。

文件——I导入——U自动导入，打开自动导入窗口。找到geber文件，在右面窗口可以到geber文件。

选好后，点下一步，可以看到自动导入的geber文件列表。

点完成后，开始导入geber文件，导入完成后在主界面窗口可以看到PCB版图。

在软件中，可以查看电路板的每一个层，双击可以切换到指定的层。

附上Gerber文件各层的表示：

GTL---toplayer 顶层

GBL---bottomlayer 底层

GTO---TopOverlay 顶层丝印层

GBO---Bottomlayer 底层丝印层

GTP---TopPaste 顶层表贴(做激光模板用)

GBP---BottomPaste 底层表贴

GTS---Topsolder 顶层阻焊(也叫防锡层/绿油,负片)

GBS---BottomSolder 底层阻焊

G1---Midlayer1 内部走线层1

G2---Midayerr2 内部走线层2

GP1---InternalPlane1 内平面1(负片)

GP2---InternalPlane2 内平面2(负片)

GM1---Mechanical1 机械层1

GM2---Mechanical2 机械层2

GKO---KeepOuter 禁止布线层

GG1---DrillGuide 钻孔引导层

GD1---DrillDrawing 钻孔图层

GPT---Top pad Master 顶层主焊盘

GPB---Bottom pad Master 底层主焊盘

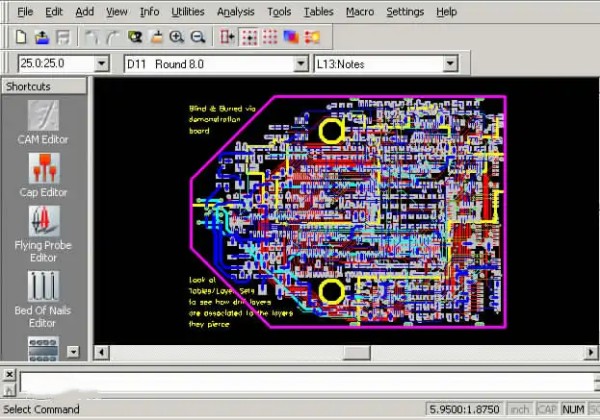

软件功能

Main Menu Bar

主菜单栏，直接单击鼠标左键即可打开个菜单，也可通过ALT与菜单项首字母的组合打开菜单。

Tool Bar

工具条，这个动态的工具条包含好几项功能。栅格选择框是固定的，而其他的如Active Dcode、Active Layer 可以根据具体的命令而改变。

Grid Selection

这是一格组合框，既可以从下拉列表中选择栅格大小，也可以直接输入栅格尺寸。输入的X、Y 坐标值可以是整数也可以是小数，而且可以是不同的值。如果输入了X 坐标然后回车，那么Y 坐标就默认为与X坐标相同。

Active Dcode

这是一个当前定义的光圈（Aperture）的下拉列表；在列表中被选中的选项将设置为当前激活的D 码。与热键“D”具有相同功能。

Active Layer

这个下拉列表包含板子的所有层，单击任何一层将激活该层，并使该层为当前层。与热键“L”具有相同功能。

Layer Control Bar

这个垂直的工具条位于窗口的左侧，用来控制所有层的信息。控制条的上方为Redraw、Add Layer、All On、All Off 按钮。其中Redraw 是刷新显示，与热键“R”有相同功能。Add layer 可以在现有的层后面再加一层，同样也可以利用菜单中Edit - Layers - Add Layers 命令来实现增加层的操作。All On 按钮将所有层都在主工作区域内显示出来。All Off 将除当前层之外的所有层都关闭。

鼠标左键点击任意层的数字就可以将该层设置为当前被激活的层，并且会在该层的数字上显示一个蓝色的小框。如果右键点击任意层的数字，那么这一层将成为最前面的一层。并且在这层的数字上会有一个透明的小框显示。

在代表层的数字右侧是层的颜色，这个颜色分两个部分：左边是draw 颜色，右边是flash 的颜色。右击就可以改变draw/flash 的颜色，这时就会打开调色板：可以在调色板上选择Show/Hide 来显示或隐藏Draw 和Flash，还可以点击Load 来导入另一个调色板。

Status Bar

状态栏，在屏幕的最下方。提供了有关当前命令、光标所在位置的坐标、单位等信息。

显示当前光标位置或设置光标位置模式：显示光标所在位置的坐标，并且可以精确到小数点后四位。也可以用来直接是输入新的坐标，这其实相当于用鼠标左键在工作区内点击所显示的坐标。要想输入坐标时，只须双击就会出现一个对话框。此时，对话框中显示的位鼠标左键上次点击的坐标值。可以输入新的坐标，利用回车键切换X、Y 坐标的输入。另外，对话框中还右三种模式可供选择：Absolute/Relative/AutoPan 。

Absolute 是绝对坐标模式，这种模式下显示的是实际的坐标值。

Relative 模式是相对坐标模式，这种模式下显示的是当前坐标相对于前一坐标的变化值。此时，屏幕上会出现一个小的圈记录光标前一次所在的位置。在输入坐标时，如果以@符号开头，系统将默认选择进入Relative 模式。

如果选择AutoPan 的话，系统自动显示输入点，包括不在当前显示范围内的点。
