清华天河PCCAD个人版

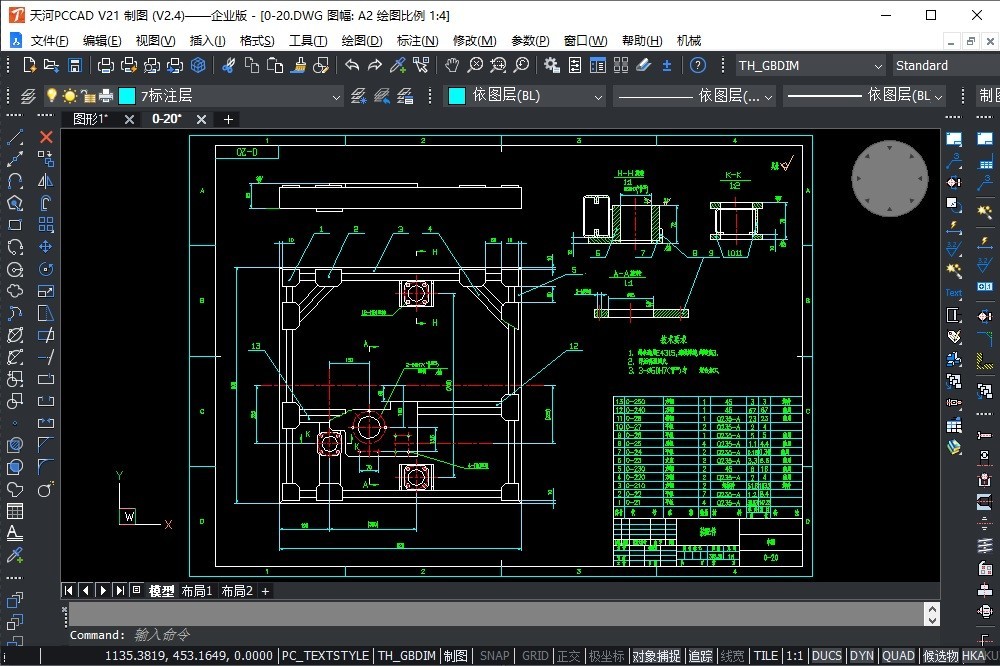

　　清华天河PCCAD是一款计算机辅助设计软件，支持工程设计、建筑设计、制造业设计等领域的图纸绘制和设计工作。PCCAD提供了强大的二维和三维绘图功能，用户可以进行详细的图纸设计、建模和可视化操作。软件提供了丰富的设计模板和库，支持与其他CAD软件的兼容性，可以方便地导入和导出各种设计文件，便于与其他设计工具和平台进行协作。

软件特色

　　1、最新国标、超大容量、全面修订标准件库

　　以独创的 SPB技术为基础，建立了最完备的标准件和设计数据库。共43个库，1712个零件类，包括：弹簧库、管件、电机、轴承、法兰箱、联轴器、工装夹具、基础图形库、结构图素库、液压缸、异形库、模具库、机械传动、轴承库、螺纹库、砂轮箱、铆钉、螺钉、螺母、螺钉、螺丝、螺丝、减速机、线性滑轨、变压器、数控机床工具、润滑、密封、挡圈、垫圈、键与键槽、铆钉、销、螺母、螺钉、螺钉、螺栓、气缸、减速机、线性滑轨、变压器、数控机床工具、滚珠丝杠、焊接坡口等共43个库，1712个零件类，数万个标准件。产生的标准件可自适应比例、线型、颜色，自动进行装配消隐，自动计算当前系列尺寸的容差。而且设计数据自带，可方便地在图表上标注，或提取到图表中。

　　2、通用的 PDM/ERP接口框架

　　ERP通用接口框架内容包含了一个开发源代码的框架，在标题栏、细表编辑中考虑 PDM权限要求。与 TeamCenter Enterprise、 Iman等 PDM实现了很好的集成，其中，可以通过接口将 BOM数据批量提交到 PDM产品结构中，实现了双向数据的更新和图纸文件的数据库存储。

　　3、系统稳定可靠

　　稳定性、可靠性强，具有自我保护功能，数据字典内双重存储了标题栏、明细表等管理数据，实现了数据与图形、视图的完全分离，很安全，不会因为误删图形而丢失数据，这也是市场上同类系统无法比拟的优点。

　　4、直观易学的人机交互界面

　　过去的 CAD系统中，计算机作图的过程往往与一般工程制图的习惯不一致，导致工程人不能在短时间内掌握，而作图的思路与工程师的习惯完全一致，即使是电脑操作不熟练的工程技术人员也可以在三天内学会，半月内熟练使用。

　　5、绘制完全符合国家标准

　　该系列软件已经率先通过了国家机械 CAD标准化审查，用绘制的工程图纸完全符合国家标准的制图规范。

　　6、二次开发的完全开放方法

　　使用该二次开发工具，设计人员可方便地进行扩展，建立符号库和部件库，迅速开发出适合本行业、本企业专用的微机 CAD系统。

软件功能

　　1、功能细致实用、绘图效率高

　　PCCAD 以功能细致、实用见长，具有高效、实用的图形处理功能，利用 PCCAD，可使绘制 工程图的速度较直接使用 AutoCAD 加快 5—8 倍，远高于同类软件的绘图速度。

　　2、开放的资源获取与转换

　　PCCAD 集成了多种数据接口，不仅可以利用各种现有资源（利用：提取标准件、提取标题 栏、调用词句库、通用资源、通用编码、编码解析、天河工程计算器、读入文本文件、读入 DWG 文件、天河通用导入），生成明细表，绘制表格等，还可以通过导出文本文件和天河通 用导出，导出各种类型（ACCESS、TXT、Excel、Oracle、Sql Server 等）的数据。

　　3、参数化图库及设计工具

　　PCCAD 提供完全基于参数化设计的参数化国标库及系列化零件设计系统两大模块，从而解 决各种复杂零件入库、变量化驱动和出库的难题。易于理解和掌握，也更加易学易用，使得 参数化技术不再是少数专家学者或程序员的专利，而是真正面向懂得专业需求的设计者，服 务于设计工程师，不需要专门学习，通过简单的定制可以快速产生系列化零件，大大提高标 准件和常用件的绘制效率。

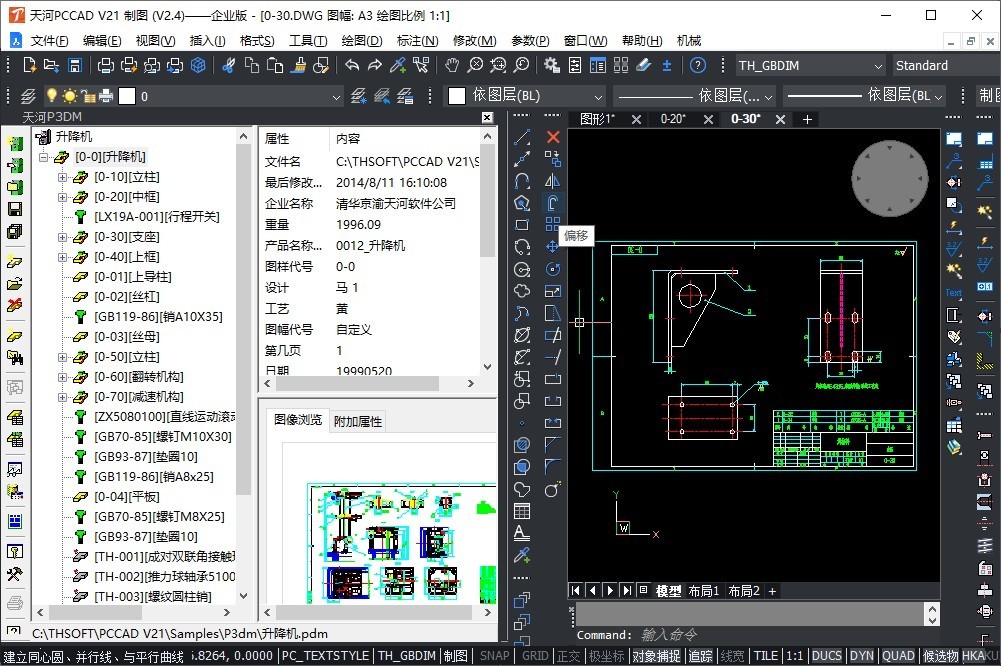

　　4、专业的企业级数据汇总工具

　　PCCAD 集成了天河公司独家推出的的企业级数据处理系统—EDPS，即，通过非编程方式实 现企业各种数据处理的企业数据处理系统。它具有以下功能：处理设计数据，实现各种设计 清单的统计、汇总。完成各种设计清单报表格式化处理。产生各种数据格式的数据文件。如： TXT、XLS、DBF、MDB、ORACLE 等等。实现对 CAD 各种类型的数据进行收集、存储、 分类、计算、加工、检索和传输，并且可以将处理结果顺利的传递给需要数据的其它部门， 实现企业信息数据的顺利流通。

　　5、功能强大的表格、报表工具

　　PCCAD 提供完全自动表格、超级卡片两大表格模块，完全涵盖了企业设计报表、工艺报表 的所有形式要求，可以定制卡片的首续页，可以定义多个填充区域，可以定义不同的填充方 向。通过功能强大的编辑界面，整体可编辑修改卡片中所有的数据，在此集成了各种资源访 问工具，实现自由与其它系统交换数据，并且支持公式表达式的计算，填充几个个值可后实现 其余值的自动计算，可以任意增加行数，表格会自动进行换行、分页，自动生成页码。

　　6、设计数据批量提取、汇总，复杂报表一气呵成

　　PCCAD 批量数据提取，可以批量提取不同标题栏、明细表样式的所有 PCCAD 图形文件中 的数据，并且可以进行数据关联。提取时进行数据正确性检查，智能提示设计数据潜在的问 题，通过数据的规范化处理，输出为统一格式、有效的具有装配关系的管理数据。自动传递 给数据处理模块，进行数据统计汇总，批量生成各种设计报表卡片，自动填充卡片内所有区域内数据，自动进行页码统计，一次就完成多种类型的报表的生成。

软件优势

　　1、智能绘图工具，让设计化繁为简

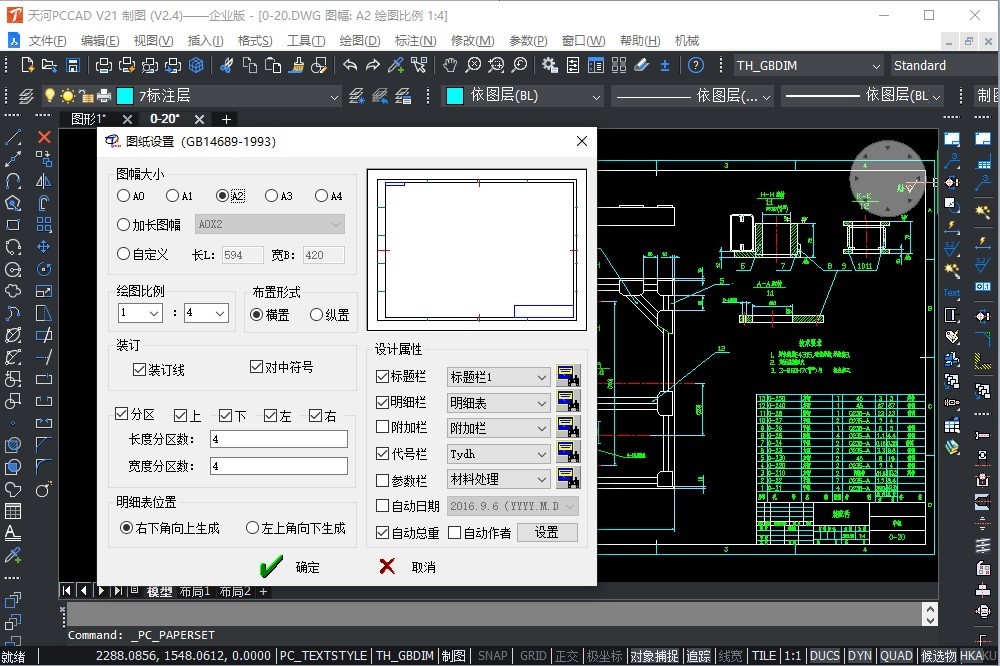

　　天河PCCAD默认提供了符合国家标准的绘图环境，包括图框、标题栏、明细表等等。

　　PCCAD在图形设计方面提供了大量的快速工具，包括对称画线、倒圆倒角、孔阵、工艺槽构造、轴断线、局部放大视图等等。 而且这些功能都非常细致实用，大大提高设计和绘图效率。

　　2、丰富的标准零件库、符号库

　　PCCAD提供丰富的零件库。多视图，参数化驱动，直接插入图中，提高绘图效率。

　　符号库，则包括液压气动、电气、机构运动等大量符号图形，只要拖拽图形，就可以快速插入到当前图中。

　　3、齐全智能的工程注释功能库

　　PCCAD 系统根据机械制图的国家标准， 提供了齐全的标注功能。拟人化的工程标注风格，直观、快捷、智能。

　　尺寸标注及公差查询 智能标注 完成90%尺寸标注工作，智能识别对象，多种标注风格任意选！

　　符号标注 在符号标注方面提供了：粗糙度、形位公差、基准符号、焊接符号、锥斜度标注、中心孔标注、圆孔标记、标高符号等所有机械行业的符号标注功能。

　　文字标注 在文字处理方面，除了提供方便的文字标注、技术条件标注外，还提供了曲线文字、文字加框、文字炸开、数值增减、大小写转换、文字合并/分解、递增文字等等功能。

　　4、方便的编辑功能

　　双击对象后根据对象的不同，智能的调出相应的窗口进行编辑，极大的简化了操作和命令记忆。

　　可识别包括：图框、标题栏、序号、明细表、、符号标注、文字标注、出库零件等等几乎图面中所有实体和图形。

　　5、基于云端，更多功能拓展

　　天河PCCAD个人免费版后续会发基于设计工程师的云端服务扩展，包括图库市场、图纸分享、设计需求、会员社区、产品样本等功能，借于天河CAD庞大的用户群，定会您的设计无限增值！

　　6、正版软件，个人免费使用

　　软件由天河智造CAD开发团队开发、维护，近30年技术经验，提供安全稳定的使用环境。
